UCR超高清矩阵
UCR超高清矩阵切换矩阵是领新科技公司推出的一款基于FPGA技术，采用高性能数字处理芯片的先进播出系统，兼容/4K/UltraHD/HD/SD SDI 视频信号的调度切换的高性能、低成本的切换产品。这一系列矩阵根据不同型号分别融入了新型3G-SDI、6G-SDI和12G-SDI技术，可在一台矩阵上同时融合SD、HD和Ultra HD多种信号在内的混合格式视频，众多视频格式、帧率和分辨率同时进行，并且上至2160p60高帧率格式。
该产品内部结构紧凑，由各个独立模块组装而成，矩阵规模可以从32×32~120×120，采用模块化插板式结构，秉承国际先进的“前开门插板式结构、冗余式双电源、结构设计理念，彻底解决了大规模矩阵的信号质量及生产瓶颈。该产品还支持带电热插拔，在不经断电和不改变布线的情况下，只需更换或增加板卡，即可完成在线升级、维护与扩容。

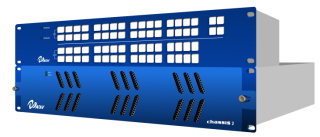

产品展示

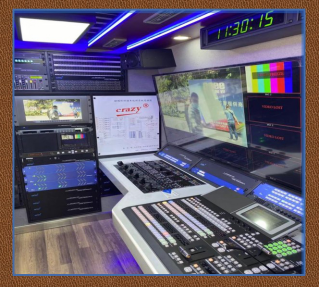

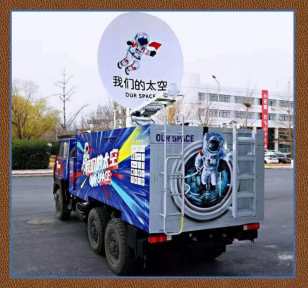

该产品机身轻便，应用极其灵活，可适用于各种使用环境，不仅适用于大型播出系统，新闻播出中心、体育赛事、多媒体教学、航天，还适合安装到小型移动机架上，将摄像机、切换台、录制设备和监看设备全部连接到UCR超高清矩阵后便可以开始现场制作的高性能设备。不用为跳线而烦恼，可以将所有设备连接到矩阵，无需繁琐的插拔线缆便可快速完成连接设置。

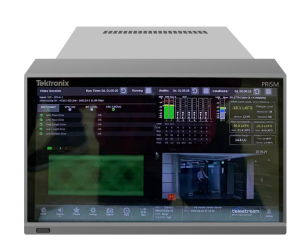

专业的的4K Tektronix检测仪器，是对超高清矩阵信号的的质量保证，泰克测试仪作为全球工程师信赖的测试品牌，以其高精度、速度、便捷度而闻名，是公司所有超高清产品出厂之前都要经过测试的设备。

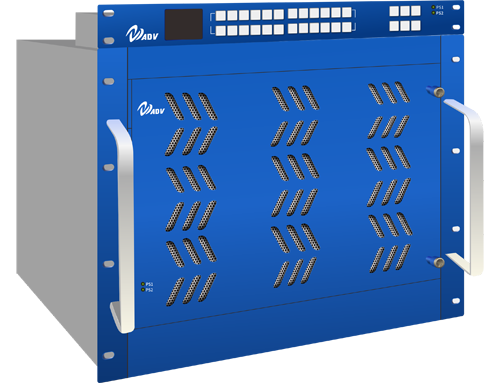

目前常用现有四款机型可供选购购，UCR3232-12G、UCR64-12G、UCR80-12G、UCR120-12G、主机为标准2RU、8RU架式结构，机身采用超薄式并且为双电源设计，将稳定性与美观性完美的结合，可实现支持对120路信号入出的快速准确输出切换，对各种格式的输入信号全部自适应。遥控面板提供两种控制面板，充分满足各种中型数字高标清视频调度系统的要求，保障播出的安全。
超高清矩阵电源
2RU超高清阵标配GST160A12-R7B明纬适配器，明纬电源经过GST160A12-R7B具有SAA Certificate、 CCC Certificate 、EMC Certificate、CE Declaration、KC Certificate等认证。

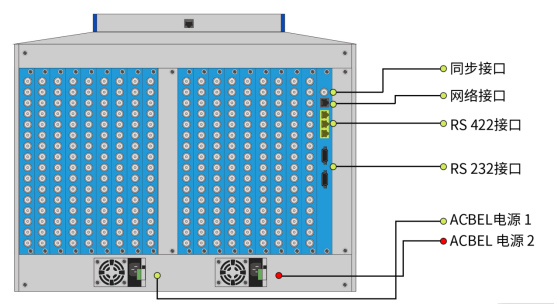

8RU及以上超高清矩阵标配ACBEL电源，该电源具有以下安全认证:
A) UL 60950-1/CSA 60950-1 Edition 2(美国/加拿大)
B) TUV EN60950-1 Edition 2(欧洲)
C) IEC60950-1第二版(国际)
D) CB证书及报告，IEC60950-1第二版
E) CE -低电压指令2006/95/EC(欧洲)
F) BSMI
G) GB4943-2011认证(中国)
H)KCC(韩国)
产品特点
支持独立的120条母线对数字信号的输出切换，内部20bit处理，一体化结构冗余适配器电源，安全可靠高质量、高稳定性，确保播出切换的安全可靠。

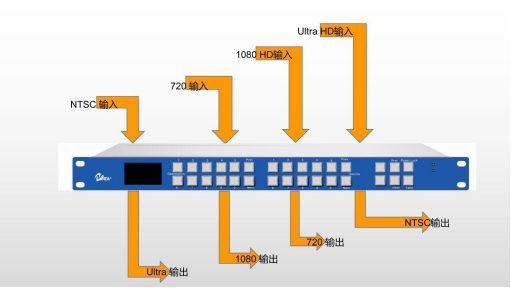

接口采用自适应处理，可以实现/4K/UltraHD/HD/SD SDI 在一台设备中混插混切的功能，具有极高的适应性。
切换采用场消隐切换处理，确保信号能够无闪烁、静音切换。
矩阵支持分辨率转换功能，支持将不同的分辨率信号统一输出。
支持色度亮度对比度调整。
采用信号处理主机与控制面板分离结构，可方便灵活的实现远程控制。
单台主机可以通过内部权限控制系统实现3个遥控面板分别控制独立的单挑或多条输出母线，确保播出系统的安全可靠和多用户的操作环境。
通信控制方式采用RS232与RS422，方便可靠、节约系统成本
机身采用超薄合金材质结构，内部冗余双电源设计，将美观与实用完美的结合
支持计算机软件控制，控制灵活、操作简单人性化
外部软件控制
在任何地方控制超高清矩阵，还可以使用矩阵自带的免费软件，该软件支持Mac和Windows操作系统，可为您带来理想解决方案。超高清矩阵控制软件界面操作方便，并有着各种精致的图标按钮设计。
硬件控制面板

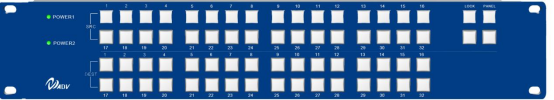

增设机架式硬件控制面板.可以使用遥控型矩阵控制面板，您可以选购RP3232或RP-XY 控制面板。这两款控制面板可连接到以太网来控制主机。RP-XY：1U尺寸共24个按键，4个功能键，具有按键误操作保护机制。RP3232:2U尺寸，配有72个按键，4个功能键，具有按键误操作保护机制。所有输入输出一一对应，并确保24/7全天候可靠运行。
技术参数
产品技术参数
SDI视频输入：
32-120路10bit SD-SDI、HD-SDI和12G-SDI。
SDI视频输出：
32-120路10bit SD-SDI、HD-SDI和12G-SDI。
SDI速率：
DVB-ASI、270Mb、1.5G、3G、6G、12G。
SDI时钟恢复：
所有SDI输出口都具备时钟恢复。
同步输入
三电平或黑场
同步输出
同步信号在信号链终点停止。
电缆均衡(Belden 1694A)
12Gb /s，可达55m
6Gb /s，可达110m
3Gb /s，高达185m
1.5 Gb/s，可达210m
270mb /s，可达405m
控制接口：
主机与计算机连接： RS2160
遥控面板与主机连接： RS2160、RS422
电源功耗：
主机模块电源功耗： 2X60W -2X550W冗余
遥控面板电源功率： 2X60W
订购信息
| UCR3232-12G | 12GSDI信号切换器，带均衡，时钟恢复，双电源，提供32路数字输入接口、32路数字输出接口、1个外锁相接口、2个RS23控制接口； |
| UCR64-12G | 12GSDI信号切换器，带均衡，时钟恢复，双电源，提供64路数字输入接口、64路数字输出接口、1个外锁相接口、2个RS23控制接口； |
| UCR80-12G | 12GSDI信号切换器，带均衡，时钟恢复，双电源，提供80路数字输入接口、80路数字输出接口、1个外锁相接口、2个RS23控制接口； |
| UCR120-12G | 12GSDI信号切换器，带均衡，时钟恢复，双电源，提供120路数字输入接口、120路数字输出接口、1个外锁相接口、2个RS23控制接口； |
| UCR-RP3232 | 总控面板配 UCR3232-12G |
| UCR-XY | 总控面板配 UCR3232-12G |
