12G四选二智能应急切换器

12-24

12G智能应急切换器
UXT402

    12G四选二智能应急切换器,适用于演播室,播出机房主备系统应急切换的解决方案。该产品强调“智能”切换,同时对四路信号进行信号状态,黑场状态,静帧状态检测,并且根据状态进行进行手动自动切换,另外创新的支持第四路信号输入作为应急信号。该板卡支持净切换,保证切换时,无画面跳动,卡顿等异常状态。该智能应急切换器可实现远程控制切换、监测状态信息的及时反馈,同时可选配切换控制面板进行手动切换控制。

主要特点

  • 支持SD/HD/3G-SDI/6G-SDI/12G-SDI信号

  • 支持模拟复合和三电平同步信号

  • 支持净切换

  • 同时路信号进行信号状态,黑场状态,静帧状态检测

  • 支持实时在线网络监控

  • 支持实时在线参数设置

  • 具有时钟恢复功能

  • 外置冗余适配器电源

  • 遥控面板POE供电,网线连接,无需单独供电

  • 板卡自带LED指示灯,以直观的方式显示出信号状态信息

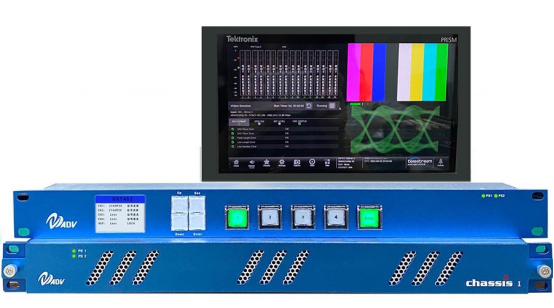

产品展示




技术参数

SD/HD/3G-SDI/6G-SDI/12G-SDI信号输入

信号标准:SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p50p60p,

2160p50 60

接口:  BNC 75 ohm

数量:  4

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

3G :> 100m (Beledn 1694A)

12G :> 50m (Beledn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz>10 dB, 1.5 GHz to 3.0 GHz



SD/HD/3G-SDI/6G-SDI/12G-SDI信号输出

信号标准:SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p50p60p,

2160p50 60


接口:  BNC 75 ohm

数量:  2

信号幅度:  800 mVp-v ± 10%

上升下降时间:SD<1100pSHD<270pS 3G<135pS

反射损耗:>15 dB, 5 MHz to 1.5 GHz>10 dB, 1.5 GHz to 3.0 GHz

过冲:<10%

抖动:SD/HD<0.2UI3G<0.3UI 12G <0.5UI




同步输入

数量:1

标准:PAL, NTSC, or Tri-level sync

接口:BNC

订购信息

UXT40212G42智能切换,支持SD/HD/3G-SDI/6G-SDI/12G-SDI信号,净切,黑场静帧检测,自动切换,带掉电直通,12G输入,一路REF输入,两路12G输出,可配遥控面板 CHS-CR-CP1
CHS-CR-CP1UXT402 配套遥控面板
