UGK2120
12G键控台标一体机
UGK2120是领新公司推出的新一代高性能12G数字键控器。设备完全兼容处理标清、HDSDI/3G-SDI/6G-SDI/12G-SDI高标清数字信号，主要用于时钟、台标和字幕的叠加，并提供2路内键选项，可正确实现两路内键及两路外键的手动/自动上下键。内置128M大容量存储器，内部采用全新集中管理台标机制，可存储全带宽、无压缩的4:2:2质量的多个静止或动画台标，实现快速台标调用。内置台标功能提供四个台标与一个时钟的同时显示，可设置台标的显示时间，改变台标的显示位置等。且每一个台标都存储了全带宽的亮度键信号，实现了精确线性键控制。显示台标后的图像不失真而且自然流畅，让观众对台标记忆深刻。
UGK2120支持串口校时与LTC校时，支持GPI控制，并可选配遥控面板进行远端监测与控制。UGK2120内置WebServer，可以方便的通过以太网络进行设置，配置台标信息。
主要特点
广播级数字高清键控器
实现四路内键及两路外键的手动/自动上下键。
内置两路台标发生器，可直接完成台标与时钟信号的叠加
支持预监功能，通过预监预览台标、时钟和字幕添加效果
内置帧同步处理
内置WEBserver
设备参数具有掉电记忆功能
持遥控面板、网络、RS422等多种控制方式
遥控面板POE供电，网线连接，无需单独供电
置冗余适配器电源，安全可靠

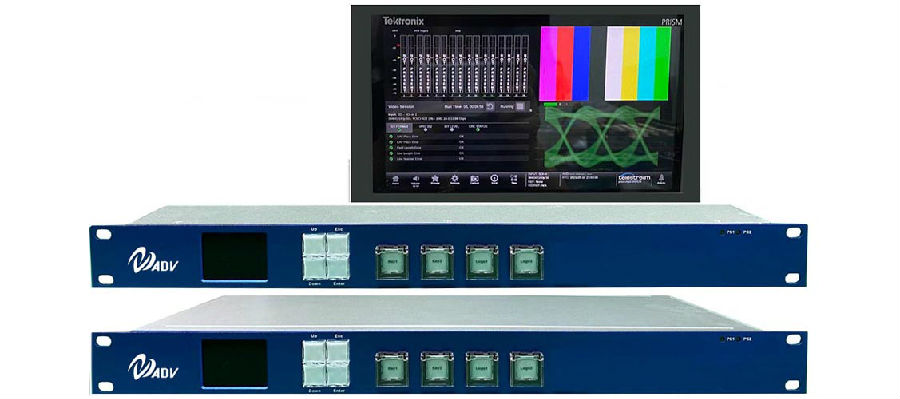

产品展示
技术参数
SD/HD/3G-SDI/6G-SDI/12G-SDII信号输入
信号标准：SMPTE 259M-C, 292M
制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p，2160p50 60;
接口: BNC 75 ohm
数量: 5
均衡: SD :> 400m (Beledn 1694A);
HD :> 150m (Beledn 1694A);
3G-SDI:>100m (Beledn 1694A);
12G-SDI:> 50m (Beledn 1694A);
反射损耗: >15 dB, 5 MHz to 1.5 GHz；
3G-SDI:> 150m (Beledn 1694A);
12G-SDI:> 50m (Beledn 1694A);
信号标准：SMPTE 259M-C, 292M
制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p;,2160p50 60;
接口: BNC 75 ohm
数量: 4
信号幅度: 800 mV ± 10%
上升下降时间：SD<1100pS；HD<270pS 12G<50pS
反射损耗：>15 dB, 5 MHz to 1.5 GHz过冲：<10%
抖动：12G/SD/HD<0.2UI
同步输入
数量：1
标准：PAL, NTSC, or Tri-level sync
接口：BNC
以太网
数量：1
类型：10M-100M自适应
接口：RJ-45
LTC 输入
数量：1
标准：SMPTE 12M-1995，SMPTE 309M
接口：RJ45
GPI/O
数量：4，入出可配置
接口：RJ-45
功耗
整机功耗不超过12W
订购信息
UGK2120 | 12G键控台标一体机 |
