CR1002是领新公司针对中小型播出系统推出的新一代高性能10路播出切换器。设备完全兼容处理高标清数字信号,支持模拟视音频信号输入,充分满足县市台播出系统实际需求。CR1002切换器采用时基切换,保证任意路输出在切换过程中无静帧,夹帧,抖动,跳动等不正常现象,输出过程连续稳定,可充分满足虚拟系统以及播出系统的需求。
CR1002具有输入信号源状态检测显示功能。针对每一路输入,检测信号状态,制式,并且通过面板提示。方便系统调试,保证播出切换安全。
主要特点
广播级高清数字播出切换器

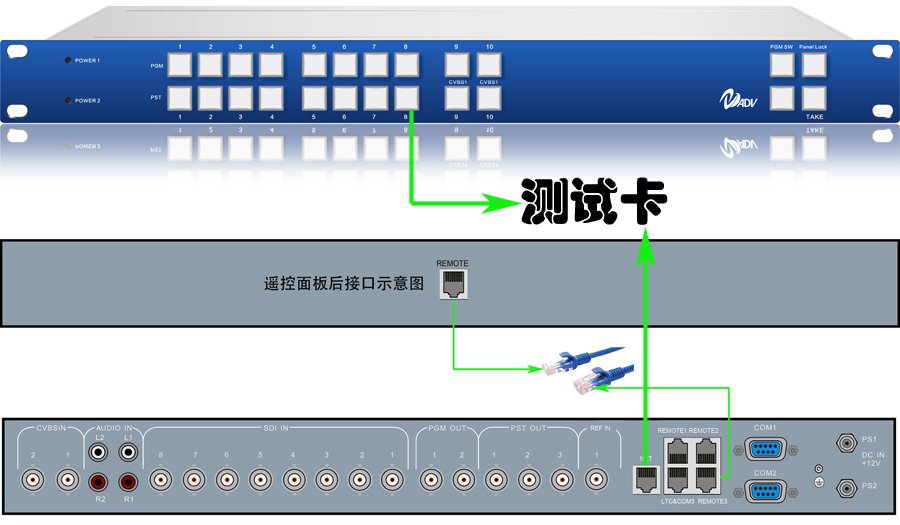

具有测试卡功能
输入信号源状态检测显示功能
带预监输出
内置帧同步处理,保证输入信号不同步情况下,输出连续稳定。
支持断电直通功能
支持遥控面板、网络、RS422等多种控制方式
一体化结构,冗余双电源,安全可靠
产品展示
技术参数
SD/HD-SDI信号输入
信号标准:SMPTE 259M-C, 292M
制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p;
接口: BNC 75 ohm
数量: 8
均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);
反射损耗: >15 dB, 5 MHz to 1.5 GHz;
SD/HD-SDI信号输出
信号标准:SMPTE 259M-C, 292M
制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p;
接口: BNC 75 ohm
数量: 5
信号幅度: 800 mV ± 10%
上升下降时间:SD<1100pS;HD<270pS
反射损耗:>15 dB, 5 MHz to 1.5 GHz过冲:<10%
抖动:SD/HD<0.2UI
CVBS信号输入
信号标准:SMPTE170M, ITU624-2
制式: PAL, NTSC;
接口: 莲花
数量: 2
信号输入幅度: 1000 mV ± 10%
反射损耗:>40 dB,0.1MHz to 6 MHz
模拟音频输入
接口: 莲花
数量: 4 声道
输入阻抗: >20K ohm
最大输入电平: 12dbu
同步输入
数量:1
标准:PAL, NTSC, or Tri-level sync
接口:BNC
功耗
整机功耗不超过10W
订购信息
CR1002-HD-CQX | 10高清播出切换器,8路SD/HD-SDI信号输入、2路模拟视音频输入; 2路PGM输出,支持掉电直通,3路PST输出;1路REF输入;4个RS232控制接口(可选配RS422)。3路时基,5路输出信号切换无抖动,无夹帧。双电源。可配遥控面板RP1002。 具有测试卡功能 |
