HVD高清固态延时器是对高清SDI视频信号进行延时处理的设备。该延时器可以输入一路高清信号，并对该信号进行可达达8分钟的延时处理。（标清信号延时时间可达40分钟）。延时时间最小可以按帧调节，保证延时时间的准确性。支持逐行和逐像素同步校正。
主要特点
广播级高清延时器，兼容数字高清HD-SDI和数字标清SD-SDI嵌入式信号。
高清SDI延时可达8分钟，标清可达40分钟。
DDR3存储读写技术
一路PGM，一路AUX输入，一路同步信号输入；一路PGM 环出；两路PGM信号输出， 三路PST输出，一路同步信号环出，输入输出接口为广播级接口；
无压缩处理方式，延时前后无损图像输出，保证延时后输出的数字信号PSNR（Peak Signal to Noise Ratio图像峰值信噪比）均值可达80；
内置高标清信号帧同步/ 时基功能。支持主备路、及其他所有信号的帧同步，所有信号切换均为净切换。具有内、外同步锁相，且提供外同步锁相水平、垂直相位的精确调整功能；支持手动设置输入的高清或标清数字信号格式。
延时时间精确到帧，可按帧调整
视频和嵌入音频同时延时
延时全程完全无压缩处理
支持一键静音功能
内置二选一
双延时监看，PST2通道与PST1、3通道独立；延时时长可分别设置
内嵌10比特时基校正和帧同步器
支持逐行和逐像素同步校正
提供直通、延时、辅助信号切换选择
支持掉电直通和BYPASS
支持在线网络升级，可以通过网络接口对机器内所有固件升级。
支持RS-422控制
支持遥控面板控制设备
遥控面板带LCD液晶显示窗口，显示设备状态
遥控面板POE供电，网线连接，无需单独供电
1U一体化机箱，外置冗余适配器电源
支持集中供电

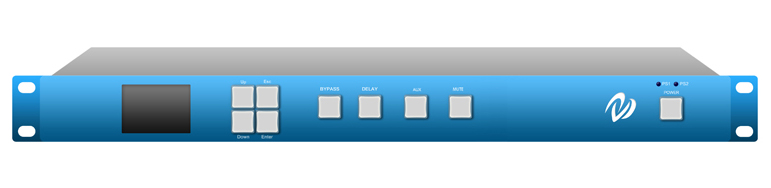

产品展示
接口定义

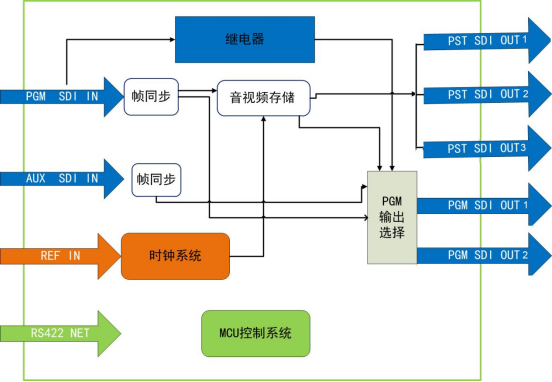

产品原理图
延时器遥控面板（选配）
遥控面板无需单独供电（POE供电）
用网线连接，安装简易
使用方式与主机一致
延时器遥控面板后视图

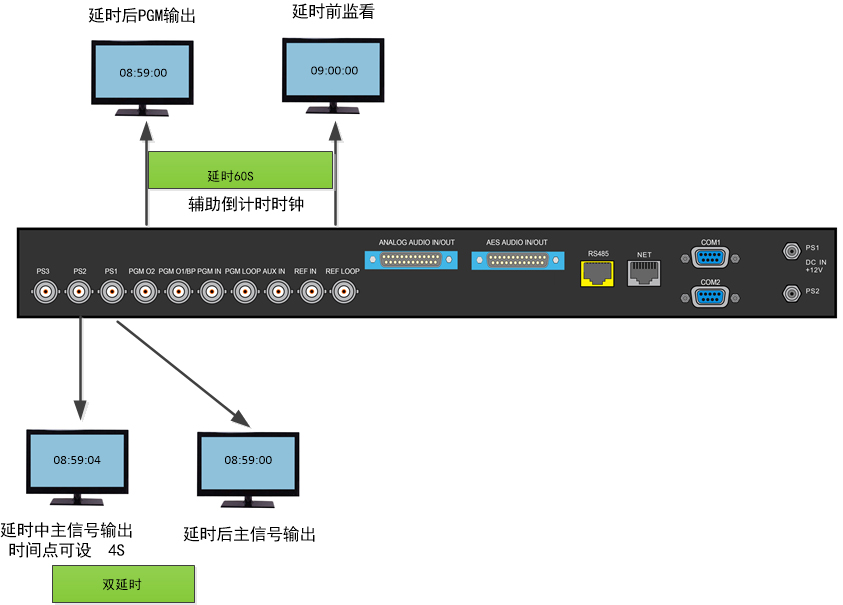

双延时功能
技术参数
SD/HD-SDI信号输入
信号标准：SMPTE 259M-C, 292M
制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p;
接口: BNC 75 ohm
数量: 2
均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);
反射损耗: >15 dB, 5 MHz to 1.5 GHz；
SD/HD-SDI信号输出
信号标准：SMPTE 259M-C, 292M
制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p;
接口: BNC 75 ohm
数量: 6
信号幅度: 800 mV ± 10%
上升下降时间：SD<1100pS；HD<270pS
反射损耗：>15 dB, 5 MHz to 1.5 GHz过冲：<10%
抖动：SD/HD<0.2UI
同步输入
数量：1
标准：PAL, NTSC, or Tri-level sync
接口：BNC
订购信息
| HVD2060 | 高清信号60秒延时；LCD前面板，一路PGM，一路AUX输入，一路同步信号输入；一路PGM 环出；两路PGM信号输出， 三路PST输出，一路同步信号环出；掉电直通Bypass，双冗余电源，可配遥控面板HVD-RP。 |
| HVD2120 | 高清信号120秒延时；LCD前面板，一路PGM，一路AUX输入，一路同步信号输入；一路PGM 环出；两路PGM信号输出， 三路PST输出，一路同步信号环出；掉电直通Bypass，双冗余电源，可配遥控面板HVD-RP。 |
| HVD2180 | 高清信号180秒延时；LCD前面板，一路PGM，一路AUX输入，一路同步信号输入；一路PGM 环出；两路PGM信号输出， 三路PST输出，一路同步信号环出；掉电直通Bypass，双冗余电源，可配遥控面板HVD-RP。 |
| HVD2240 | 高清信号240秒延时；LCD前面板，一路PGM，一路AUX输入，一路同步信号输入；一路PGM 环出；两路PGM信号输出， 三路PST输出，一路同步信号环出；掉电直通Bypass，双冗余电源，可配遥控面板HVD-RP。 |
| HVD-RP | 延时器遥控面板 |
