演播室多功能SDI三选一应急切换器

05-28

HXT1301-LGK

HXT1301-LGK是领新公司推出的最新一代高性能一体化智能切换器,适用于演播室系统。该产品强调“智能”切换,可针对主备辅三路信号,同时进行信号状态,黑场状态,静帧状态,音频状态检测,并且根据状态进行进行手动自动切换。设备完全兼容处理高标清数字信号,HXT1301-LGK应急切换一体化机采用时基切换,保证任意路输出在切换过程中无静帧,夹帧,抖动,跳动等不正常现象

HXT1301-LGK一体化播出切换器还支持键混功能,两路外键的手动/自动上下键,自带台标发生功能,WEB上传台标,使用方便,充分满足演播室系统实际需求。

主要特点

n  支持SD/HD/3G-SDI信号

n  支持模拟复合和三电平同步信号

n  支持净切换

n  支持三路信号,黑场,静帧状态检测

n  2KeyFill输入,多个232/422控制口,双槽位

n  2个外键通道用于台标机和字幕信号的叠加,可支持手动或由所投标的播控软件根据节目单自动控制上键/下键

n  内置台标发生器,支持静态台标和动态台标,可直接完成台标与背景信号的混叠,支持锁相于标准时钟和标准同步信号

n  内置帧同步处理

n  内置WEBserver

n  支持断电直通功能

n  支持遥控面板、网络、RS422等多种控制方式

n  遥控面板POE供电,网线连接,无需单独供电

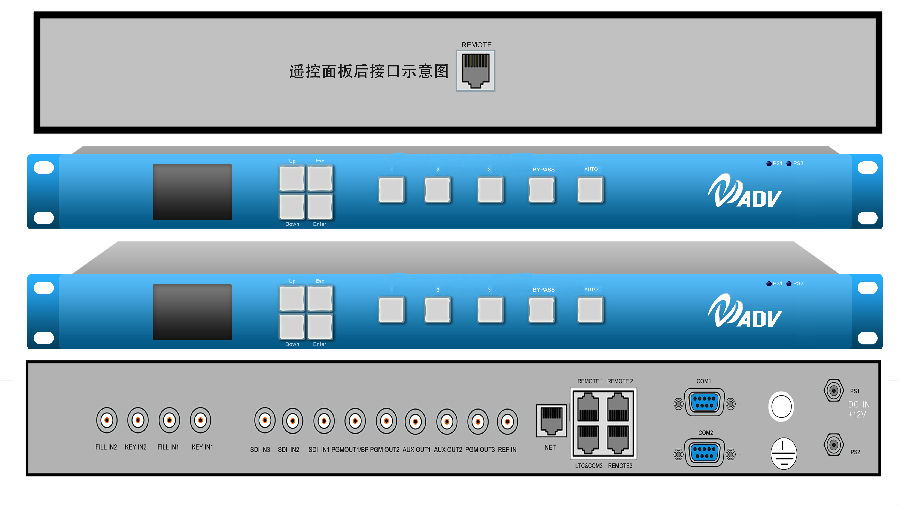

产品展示


技术参数

SD/HD/3G-SDI信号输入

信号标准:SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p50p60p;

接口:  BNC 75 ohm

数量:  1

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

3G :> 100m (Beledn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz>10 dB, 1.5 GHz to 3.0 GHz



SD/HD/3G-SDI信号输出

信号标准:SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p50p60p;

接口:  BNC 75 ohm

数量:  1

信号幅度800 mVp-v ± 10%

上升下降时间:SD<1100pSHD<270pS 3G<135pS

反射损耗:>15 dB, 5 MHz to 1.5 GHz>10 dB, 1.5 GHz to 3.0 GHz

过冲:<10%

抖动:SD/HD<0.2UI3G<0.3UI

同步输入

数量:1

标准:PAL, NTSC, or Tri-level sync

接口:BNC

以太网

数量:1

类型:10-100M自适应

接口:RJ-45

GPI/O

数量:4,入出可配置

接口:RJ-45

功耗

整机功耗不超过12W

订购信息

HXT1301-LGK一体化三选一智能应急切换器,净切,黑场静帧音频检测,自动切换,带掉电直通,三路SDI输入,一路REF输入,五路SDI输出。支持二路外键,支持台标。冗余双电源。可配遥控面。
HXT1301-LGK-RP遥控面板配合HXT1301-LGK
