SDI三选一智能应急切换器一体机

05-16

HXT1301

SDI三选一智能应急切换器一体机

HXT1301是领新公司针对中小型播出系统推出的最新一代高性能一体化智能切换器,适用于演播室,播出机房主备系统应急切换的解决方案。该产品强调“智能”切换,可针对主备辅三路信号,同时进行信号状态,黑场状态,静帧状态,音频状态检测,并且根据状态进行进行手动自动切换。设备完全兼容处理高标清数字信号,HXT1301应急切换一体化机采用时基切换,保证任意路输出在切换过程中无静帧,夹帧,抖动,跳动等不正常现象

HXT1301一体化智能应急切换器支持音频处理功能,支持自动响度控制功能,保证播出音频信号稳定可靠,不同节目播出响度一致。

HXT1301一体化播出切换器还支持键混功能,支持1路外键,两路内键,自带台标发生功能,WEB上传台标,使用方便,充分满足县市台播出系统实际需求。


主要特点

  • 支持SD/HD/3G-SDI信号

  • 支持模拟复合和三电平同步信号

  • 支持净切换

  • 支持三路信号,黑场,静帧状态检测

  • 音频响度自动调节,对音频信号动态范围行音频压缩、扩张、限幅控制、噪声门和

  增益调整。

  • 支持键混功能,两路外键的手动/自动上下键

  • 内置台标发生器,可直接完成台标与背景信号的混叠

  • 内置帧同步处理

  • 内置WEBserver

  • 支持断电直通功能

  • 支持遥控面板、网络、RS422等多种控制方式

  • 遥控面板POE供电,网线连接,无需单独供电

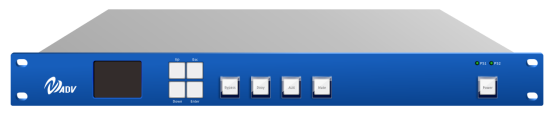

产品展示

技术参数

SD/HD/3G-SDI信号输入

信号标准:SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p50p60p;

接口:  BNC 75 ohm

数量:  1

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

3G :> 100m (Beledn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz>10 dB, 1.5 GHz to 3.0 GHz



SD/HD/3G-SDI信号输出

信号标准:SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p50p60p;

接口:  BNC 75 ohm

数量:  1

信号幅度800 mVp-v ± 10%

上升下降时间:SD<1100pSHD<270pS 3G<135pS

反射损耗:>15 dB, 5 MHz to 1.5 GHz>10 dB, 1.5 GHz to 3.0 GHz

过冲:<10%

抖动:SD/HD<0.2UI3G<0.3UI



同步输入

数量:1

标准:PAL, NTSC, or Tri-level sync

接口:BNC

以太网

数量:1

类型:10-100M自适应

接口:RJ-45

GPI/O

数量:4,入出可配置

接口:RJ-45

功耗

整机功耗不超过12W


订购信息

HXT1301一体化三选一智能应急切换器,净切,黑场静帧音频检测,自动切换,带掉电直通,三路SDI输入,五路SDI输出。冗余双电源。可配遥控面板。
支持响度
支持键控台标
