高标清台标键控

05-19

LGK是领新公司推出的最新一代高性能高标清数字键控器。设备完全兼容处理高标清数字信号,主要用于时钟、台标和字幕的叠加,并提供2路内键选项,可正确实现两路内键及两路外键的手动/自动上下键。内置128M大容量存储器,内部采用全新集中管理台标机制,可存储全带宽、无压缩的4:2:2质量的多个静止或动画台标,实现快速台标调用。内置台标功能提供四个台标与一个时钟的同时显示,可设置台标的显示时间,改变台标的显示位置等。且每一个台标都存储了全带宽的亮度键信号,实现了精确线性键控制。显示台标后的图像不失真而且自然流畅,让观众对台标记忆深刻。

LGK 202支持掉电直通功能,支持串口校时与LTC校时,支持GPI控制,并可选配遥控面板进行远端监测与控制。LGK202内置WebServer,可以方便的通过以太网络进行设置,配置台标信息。

主要特点

n  广播级数字高清键控器

n  插板式结构,安全可靠,易维护

n  内置两路台标发生器,可直接完成台标与时钟信号的叠加

n  内置帧同步处理

n  内置WEBserver

n  支持断电直通功能

n  支持遥控面板、网络、RS422等多种控制方式

n  遥控面板无需单独供电,安装简单,调试方便

n  带预监输出,提供台标,时钟,字幕预览显示

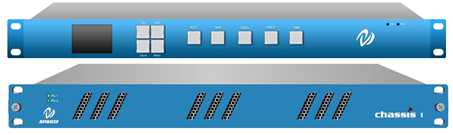

产品展示

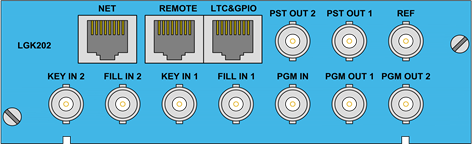

接口示意图

技术参数

SD/HD-SDI信号输入

信号标准:SMPTE 259M-C, 292M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p;

接口:  BNC 75 ohm

数量:  5

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

反射损耗: >15 dB, 5 MHz to 1.5 GHz



SD/HD-SDI信号输出

信号标准:SMPTE 259M-C, 292M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p;

接口:  BNC 75 ohm

数量:  4

信号幅度:  800 mV ± 10%

上升下降时间:SD<1100pSHD<270pS

反射损耗:>15 dB, 5 MHz to 1.5 GHz过冲:<10%

抖动:SD/HD<0.2UI



同步输入

数量:1

标准:PAL, NTSC, or Tri-level sync

接口:BNC

以太网

数量:1

类型:10M-100M自适应

接口:RJ-45

LTC 输入

数量:1

标准:SMPTE 12M-1995SMPTE 309M

接口:RJ45

GPI/O

数量:4,入出可配置

接口:RJ-45



功耗

整机功耗不超过12W

订购信息

HDK202两路键控
LGK202键控台标
LGK-RP控制LGK202键控
