SDI三选一智能应急切换器

05-28

HXT301
      SDI三选一智能应急切换器,适用于演播室,播出机房主备系统应急切换的解决方案。该产品强调“智能”切换,可针对主备辅三路信号,同时进行信号状态,黑场状态,静帧状态检测,并且根据状态进行手动自动切换,另外创新的支持第四路信号输入作为应急信号。该板卡支持净切换,保证切换时,无画面跳动,卡顿等异常状态。该智能应急切换器可实现远程控制切换、监测状态信息的及时反馈,同时可选配切换控制面板进行手动切换控制。



主要特点

n   支持SD/HD/3G-SDI信号

n  支持模拟复合和三电平同步信号

n  支持净切换

n  支持三路信号,黑场,静帧状态检测

n  支持实时在线网络监控

n  支持实时在线参数设置

n  具有时钟恢复功能

n  外置冗余适配器电源

n  遥控面板POE供电,网线连接,无需单独供电

n  板卡自带LED指示灯,以直观的方式显示出信号状态信息

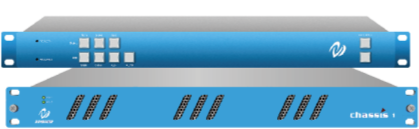

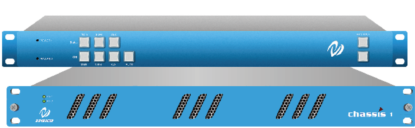

 产品展示



接口定义


技术参数

SD/HD/3G-SDI信号输入

信号标准:SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p50p60p;

接口:  BNC 75 ohm

数量:  1

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

3G :> 100m (Beledn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz>10 dB, 1.5 GHz to 3.0 GHz



SD/HD/3G-SDI信号输出

信号标准:SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p50p60p;

接口:  BNC 75 ohm

数量:  2

信号幅度:  800 mVp-v ± 10%

上升下降时间:SD<1100pSHD<270pS 3G<135pS

反射损耗:>15 dB, 5 MHz to 1.5 GHz>10 dB, 1.5 GHz to 3.0 GHz

过冲:<10%

抖动:SD/HD<0.2UI3G<0.3UI

 同步输入

数量:1

标准:PAL, NTSC, or Tri-level sync

接口:BNC



订购信息


HXT301SDI31智能切换,支持SD/HD/3G-SDI信号,净切,黑场静帧检测,自动切换,带掉电直通,三路SDI输入,一路REF输入,两路SDI输出,可配遥控面板 CHS-CR-CP1 CHS-CR-CP4
CHS-CR-CP1HXT301 配套遥控面板,控制一块板卡
