十画面监视MPV1002

10-15

十画面监视


MPV1002十画面监视支持六路3G/HD/SD-SDI 信号输入,系统提供 HDMI+HDSDI 双输出,HDMI 信号输出可达 1920x1080pHDSDI信号输出格式可到 1080p50/60

MPV1002十画面监视通过以太网方式进行控制,方便灵活的设置屏幕监看项目,如显示输入分辨率,安全框等。设备支持多种分辨率输出,提供视音频信号的检测及报警,如视频黑场,视频静帧和音频超标等。

MPV1002十画面监视广泛的应用于演播室,视频会议中心,播出监看机房,转播车,多媒体调度指挥中心等多种应用场合。

主要特点

²  10SD/HD/3G-SDI信号输入

²  HDMI+3G-SDI双输出。

²  支持音柱显示以及UMD显示。

²  支持视频静帧,黑场,信号丢失检测

n  支持音频静音,超标等检测。

n  任意一路输入图像可放大至满屏。

n  可自定义编辑通道的边框颜色,或者取消显示边框。

n  通过对视频先进的去隔行滤波功能输出高质量的视频图像。

²  支持模块热插拔

²  外置冗余适配器电源,安全可靠

n  支持实时在线网络监控

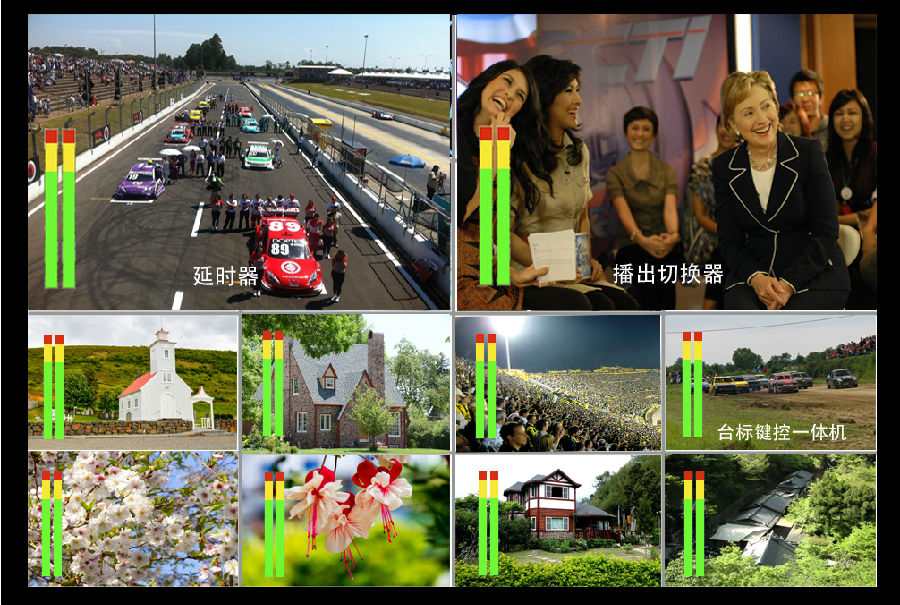

产品展示

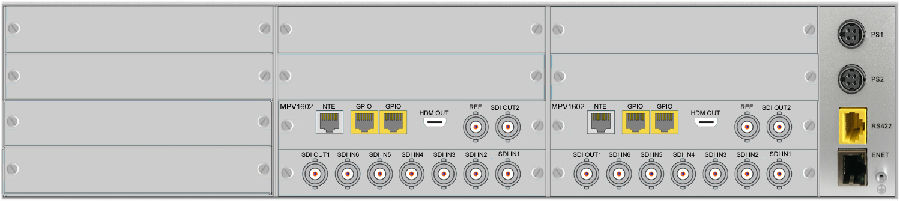

接口定义


技术参数

数字视频输入:

接口: 1*SD-SDI, BNC连接格 式:SD SMPTE 259M-C270Mb/s

HD SMPTE 292M1.4851.485/1.001Gb/s反射损耗: >15dB 5MHz1.5GHz

线缆长度:

SD≤200M (Belden 8281)

HD≤100M (Belden 1694A)



SD/HD/3G-SDI信号输出

信号标准:SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p50p60p;

接口:  BNC 75 ohm

数量:  2

信号幅度800 mVp-v ± 10%

上升下降时间:SD<1100pSHD<270pS 3G<135pS

反射损耗:>15 dB, 5 MHz to 1.5 GHz>10 dB, 1.5 GHz to 3.0 GHz

过冲:<10%

抖动:SD/HD<0.2UI3G<0.3UI



HDMI 信号输出

制式: 1080/50i, 60i, 1080/50p60p;

接口:  HDMI Type A

数量:  1



模块电源功耗: 7W

订购信息

MPV100210SD-SDI/HD-SDI输入,一路HDMI输出,二路SDI输出,十画面监看
