32路超高清矩阵

05-16



UCR3232-4K

32超高清矩阵

UCR3232-4K32 12G-SDI切换矩阵是领新科技公司最新推出的一款针对中型播出系统的兼容/4K/UltraHD/HD/SD SDI 视频信号的调度切换的高性能、低成本的切换产品。采用主机与遥控面板分离式的结构设计,极大的方便用户远程控制。
    主机为标准2RU机架式结构,机身采用超薄式并且为双电源设计,将稳定性与美观性完美的结合,可实现最大支持对32x32路信号入出的快速准确输出切换。对各种格式的输入信号全部自适应。遥控面板提供单母线和X+Y两种遥控面板,根据不同权限可同时对主机进行不同的控制,充分满足各种中型数字高标清视频调度系统的要求,保障播出的安全。

该产品内部结构紧凑,机身轻便,应用极其灵活,可适用于各种使用环境,可应用于演播室、新闻播出中心、转播车等其他多种高性能实时性场合。


主要特点

  • 支持完全独立的32条母线对数字信号的输出切换,内部20bit处理,一体化结构外置冗余适配器电源,安全可靠高质量、高稳定性,确保播出切换的安全可靠

  • 接口采用自适应处理,可以实现/4K/UltraHD/HD/SD SDI 在一台设备中混插混切的功能,具有极高的适应性。

  • 切换采用场消隐切换处理,确保信号能够无闪烁、静音切换

  • 采用信号处理主机与控制面板分离结构,可方便灵活的实现远程控制

  • 单台主机可以通过内部权限控制系统实现最多3个遥控面板分别控制独立的单挑或多条输出母线,确保播出系统的安全可靠和多用户的操作环境

  • 通信控制方式采用RS232RS422,方便可靠、节约系统成本

  • 机身采用超薄合金材质结构,内部冗余双电源设计,将美观与实用完美的结合

  • 支持计算机软件控制,控制灵活、操作简单人性化

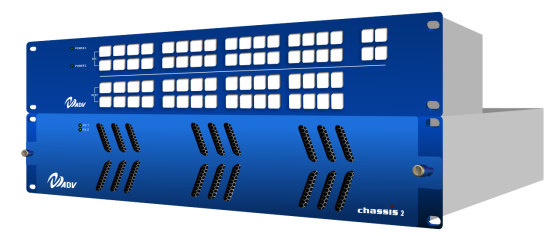

产品展示



技术参数


SDI视频输入

3210bit SD-SDIHD-SDI12G-SDI

SDI视频输出

3210bit SD-SDIHD-SDI12G-SDI

SDI速率

DVB-ASI270Mb1.5G3G6G12G

SDI时钟恢复

所有SDI输出口都具备时钟恢复。

同步输入

三电平或黑场

同步输出

同步信号在信号链终点停止。

控制接口:
主机与计算机连接: RS232
遥控面板与主机连接: RS232RS422

电源功耗:
主机模块电源功耗: 2X60W 冗余
遥控面板电源功率: 2X60W

规格参数:
主机机箱: 标准2RU机架式
遥控面板机箱: 标准1RU机架式


订购信息

UCR3232-4K

12GSDI信号切换器,带均衡,时钟恢复,双电源,提供32路数字输入接口、32路数字输出接口、1个外锁相接口、2RS23控制接口;

RP3232

单母线面板 UCR3232-4K

RP-XY

总控面板配 UCR3232-4K
