两路多格式转换器

11-19

HXT2020

双通道、全接口、多格式、帧同步、加解嵌、上下交叉变换,全能一体转换器

HXT2020是领新公司推出的高性能信号转换器。设备可以支持经常使用的输入输出的接口和格式的转换。通用视频接口SDIHDMICVBSSFP光信号等,通用的模拟音频、数字音频等,充分满足演播室室内外应用环境中对外来信号的帧同步的需求。

 HXT2020支持高性能高质量的去隔行转换,支持快速运动图像检测,以及运动图像边界保持;去隔行转换拥有优秀的电影信号检测,并对电影图像并且算法优化。3D图像降噪模式,针对低质量,受干扰的外来信号,提升画面质量,满足系统对信号质量的需求。

HXT2020内键WEB-server,可以通过网页快速的修改图像参数,可以将输入图像的局部放大至全屏幕。可以进行色度,亮度,阿尔法色彩校正,降噪等处理。双电源供电,保证系统可靠性、安全性。

主要特点

n  广播级数字图像转换器

n  内置双路信号帧同步/时基功能,具有内、外同步锁相,且提供外同步锁相水平、垂直相位的精确调整功能;

n  有高质量的去隔行图像处理,提供抗闪烁、防抖动功能,可手动调整滤波filter的级数;

n  同时处理双路信号,支持加嵌、解嵌功能;

n  视频输出支持AFD标准画幅变换方式3D图像降噪模式

n  支持8路平衡模拟音频以及8AES音频输入,可以自由组合输出音频信号。

n  支持8路平衡模拟音频以及8AES音频输出,可以独立配置输出音频信号。

n  支持两路HDMI输入。自动侦测输入设备的分辨率和刷新率,支持通用的电脑信号自适应检测,最高可支持到1920*1080 60P

n  支持两路HDMI输出。最高可支持到1920*1080 60P

n  支持两路SFP-SDI信号输入输出(选配)。最高可支持到1920*1080 60P

n  支持四路SD/HD/3G-SDI信号输入输出,最高可支持到1920*1080 60P

n  支持SDI信号掉电直通功能,有效保护广播级应用场景;

n  支持四路CVBS信号输入输出。

n  可对输出视频的对比度、亮度、色饱和度、锐度等视频参数作逐级调整;

n  可对输入视频进行自定义剪切,局部放大等功能,方便外来信号处理;

n  内置音频异步采样率转换,平滑处理不同步音频信号,处理非标准采样率。

n  内置WEBserver
n  外置冗余适配器电源,安全可靠

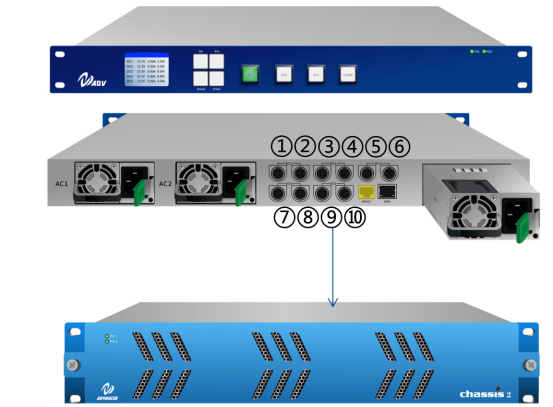

产品展示




接口定义



技术参数

SD/HD/3G-SDI信号输入

信号标准:SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p50p60p;

接口:  BNC 75 ohm

数量:  4

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

3G :> 100m (Beledn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz>10 dB, 1.5 GHz to 3.0 GHz



SD/HD/3G-SDI信号输出

信号标准:SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p50p60p;

接口:  BNC 75 ohm

数量: 4

信号幅度800 mVp-v ± 10%

上升下降时间:SD<1100pSHD<270pS 3G<135pS

反射损耗:>15 dB, 5 MHz to 1.5 GHz>10 dB, 1.5 GHz to 3.0 GHz

过冲:<10%

抖动:SD/HD<0.2UI3G<0.3UI



SD/HD/3G-SDI 光信号输入

信号标准:SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p,

1080/23.98p, 24p, 25p, 30p50p60p;

接口:  SFP LC

数量:  2

波长: 1310nm

距离:10-80km



SD/HD/3G-SDI 光信号输出

信号标准:SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p,

1080/23.98p, 24p, 25p, 30p50p60p;

接口:  SFP LC

数量:  2

波长: 1310nm

距离:10-80km



CVBS信号输入

信号标准:SMPTE170M, ITU624-2

制式: PAL, NTSC;

接口:  BNC 75 ohm

数量:  4

信号输入幅度1000 mV ± 10%

反射损耗:>40 dB,0.1MHz to 6 MHz



CVBS信号输出

信号标准:SMPTE170M, ITU624-2

制式: PAL, NTSC;

接口:  BNC 75 ohm

数量:  4

信号输入幅度1000 mV ± 10%

反射损耗:>40 dB,0.1MHz to 6 MHz

微分增益:<0.5%

微分相位:<1%



模拟音频输入

接口: DB25 female

数量:  8 声道

输入阻抗:  >20K ohm

最大输入电平24dbu



模拟音频输出

接口: DB25 female

数量:  8 声道

输出阻抗:  66ohm

最大输出电平24dbu





数字音频输入

信号标准:AES 3 - 1992

接口: DB25 female

数量:  48声道)

输入阻抗:  110 ohm

采样率48k



数字音频输出

信号标准:AES 3 - 1992

接口: DB25 female

数量:  48声道)

输出阻抗:  110 ohm

采样率48k



HDMI 信号输输入

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p50p60p;

接口:  HDMI Type A

数量:  2



HDMI 信号输输出

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p50p60p;

接口:  HDMI Type A

数量:  2



同步输入

数量:1

标准:PAL, NTSC, or Tri-level sync

接口:BNC



以太网

数量:1

类型:10-100M自适应

接口:RJ-45



LTC 输入

数量:1

标准:SMPTE 12M-1995SMPTE 309M

接口:RJ45



GPI/O

数量:4,入出可配置

接口:RJ-45

功耗

整机功耗不超过12W


订购信息

HXT2020两路高清信号格式转换器,支持SDIHDMICVBSOPT-SDI
